设备简介

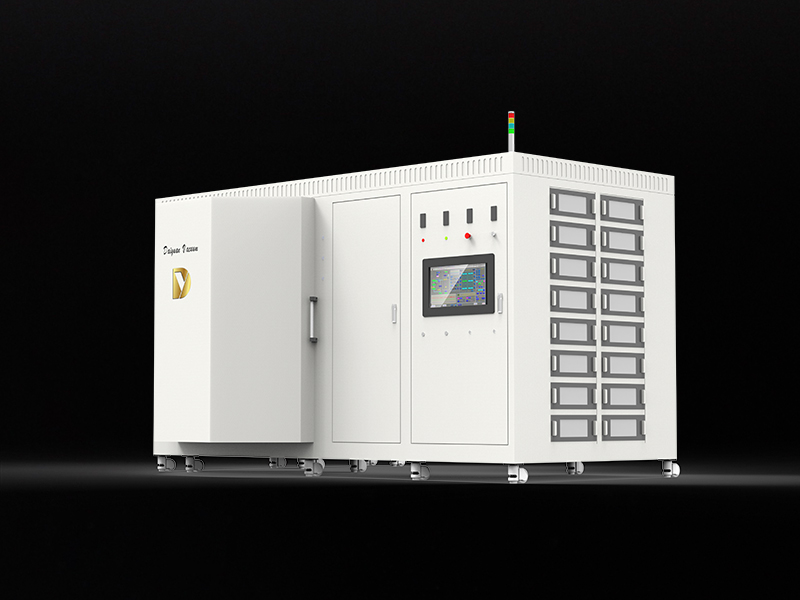

1100型高性能金属陶瓷镀膜机是公司引进日本技术并自主研发的金属陶瓷镀膜设备。
本机型既能进行Cr系列处理;又可进行Ti系列涂层处理,具有多膜种、高生产能力的优势。满足从切削刀具、模具到通用零配件的广泛需求。
设备参数
设备型号 | DY-1100 |
Arc弧源 | 12 |
磁控 | 1 |
离子源数量 | 3 |
涂层区域 | Φ740xH800 |
工艺时间 | 8-10H |
涂层类别 | Cr系,TI系涂层 |
占地尺寸 | L3850xW3000x2200 |
总重量 | 约9t |
总功率 | 380V三相,90KW |
适用涂层品类及性能
涂层名称 | 涂层成分 | 涂层厚度um | 涂层硬度Hmv | 摩擦系数 | 抗高温氧化 温度℃ | 适用范围 |
氮化钛 | TiN | 1-5 | 1700-2100 | 0.40 | -900 | 通用性标准涂层,高耐磨性耐腐蚀性。适用于高镜面模具,紧固 件模具,冲头,冲棒及各类丝锥、钻头、塑胶模具,冲压模具。 |
氮化铬 | CrN | 1-5 | 1500-2000 | 0.40 | -700 | 高抗腐性耐磨损。适用于冲压,拉伸模具加工铜,铝的铣刀(加 工粉末冶金产品的模具)。 |
ZN | ZrN | 1-5 | 2000-2200 | 0.2-0.3 | -1000 | 高耐磨性耐腐蚀性。适用于木工刀具,紧固件模具,冲头,冲棒 及各类丝锥,钻头、钛合金等。 |
氮化钛铝 | TAIN | 1-5 | 3000-3500 | 0.40 | -900 | 适用于大型冲压,拉伸模具,高速钢材质的刀具等。 |
古铜 | TAIN | 1-5 | 2800-3300 | 0.35-0.45 | -1000 | 适用于高速切削和干式切削。 |
